Schéma de plancher chauffant hydraulique : du collecteur aux boucles, les points à vérifier avant la chape

Stéphanie Faure 9 min de lecture

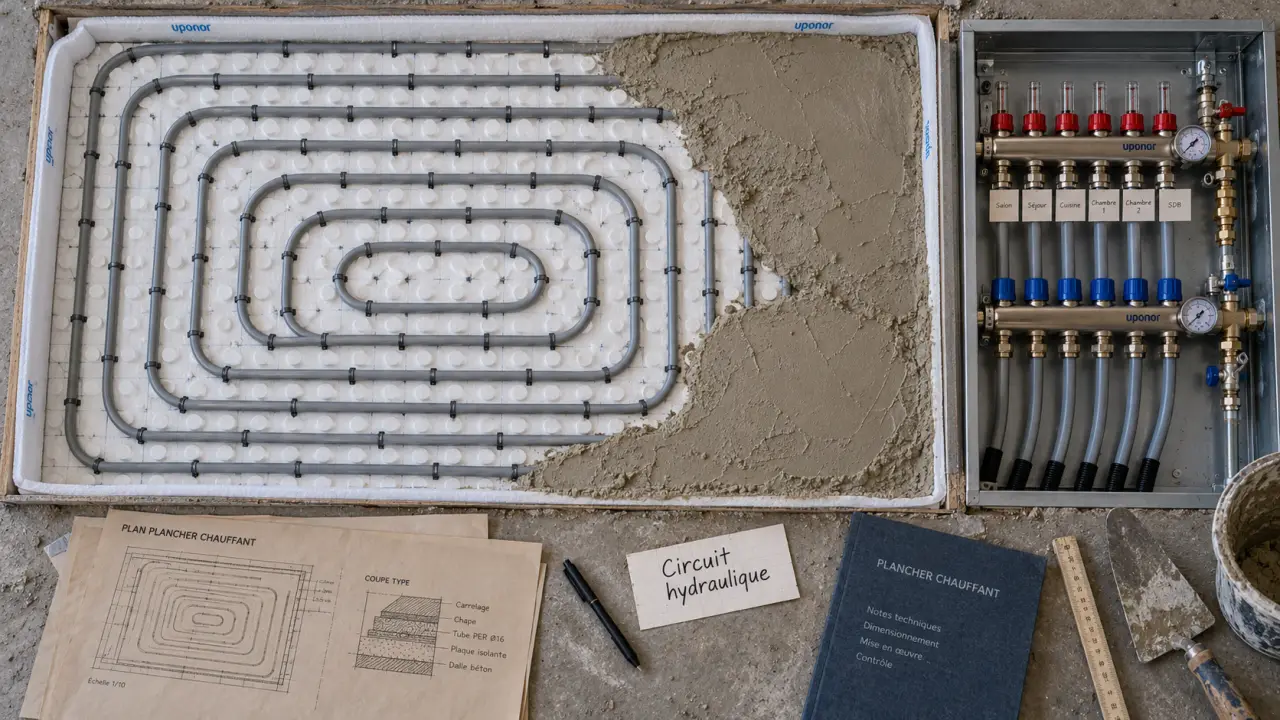

Schema plancher chauffant hydraulique : nourrice et boucles de tubes sous chape

Un plancher chauffant hydraulique fonctionne en circuit fermé : l’eau chauffée rejoint un collecteur, parcourt plusieurs boucles sous le sol, puis retourne au générateur. Pour comprendre son installation, il faut lire deux schémas complémentaires : le circuit de circulation de l’eau et la coupe du sol. Voici les composants à repérer et les contrôles qui évitent d’enfermer une erreur sous la chape.

Lire le schéma hydraulique, du générateur au retour d’eau

Le plancher chauffant basse température, ou PCBT, diffuse la chaleur par un réseau de tubes noyés dans une chape. Celle-ci répartit la chaleur vers le revêtement, tandis que l’isolant placé dessous limite les déperditions. Le circuit se lit ainsi :

Vérifiez vos connaissances sur le plancher chauffant hydraulique

Répondez aux six questions, puis validez vos réponses pour découvrir votre résultat.

Question 1 sur 6 Score : 0/6
1. Quel enchaînement décrit le circuit d’un plancher chauffant hydraulique ?
Le fluide part du générateur vers le collecteur, circule dans les boucles, puis revient par le circuit de retour.
2. Quel est le rôle principal du collecteur ?
Le collecteur assure la répartition du fluide vers les différentes boucles et rassemble les retours.
3. Quels éléments peuvent composer la coupe du sol d’un plancher chauffant hydraulique ?
La coupe du sol associe les couches du plancher : support, isolant, tubes intégrés à la chape et revêtement de finition.
4. Quel est l’intérêt de la pose des tubes en escargot ?
La forme en escargot rapproche les tubes d’aller et de retour, ce qui contribue à une répartition plus homogène de la chaleur.
5. Que faut-il contrôler avant le coulage de la chape ?
Avant le coulage, il faut vérifier que le circuit est étanche et que les tubes sont correctement positionnés.
6. Que faut-il vérifier concernant le revêtement de sol ?
Le revêtement doit être compatible avec le fonctionnement d’un plancher chauffant hydraulique afin de permettre une utilisation adaptée du système.

Générateur → circulateur → collecteur de départ → boucles en parallèle → collecteur de retour → générateur.

Les organes de sécurité, de purge, de régulation et, si nécessaire, de mélange complètent ce schéma de principe. Leur implantation dépend du générateur et de la présence éventuelle d’autres émetteurs, comme des radiateurs.

Le collecteur distribue l’eau, sans relier les pièces en série

Chaque boucle possède son départ et son retour sur les nourrices. L’eau ne traverse donc pas successivement toutes les pièces. Les débitmètres permettent de contrôler les débits ; les organes de réglage servent à équilibrer les circuits. Des actionneurs commandés par des thermostats peuvent adapter le chauffage par zone, en respectant les besoins de circulation du générateur.

Le collecteur doit rester accessible pour la purge, les réglages et l’entretien. Un emplacement assez central réduit les longueurs de liaison. La distance de 50 cm indiquée par Waterout entre le bloc collecteur et les tubes constitue un repère de montage à vérifier avec la notice du matériel, pas une règle universelle d’implantation.

Une alimentation compatible avec la basse température

Une pompe à chaleur, notamment géothermique, ou une chaudière peut alimenter le réseau avec une régulation adaptée. Le solaire thermique peut contribuer au chauffage dans une installation conçue à cet effet. Si le générateur dessert aussi un circuit plus chaud, un dispositif d’adaptation de température peut être nécessaire.

Lire la coupe du sol avant de choisir les matériaux

De bas en haut, le montage courant sous chape comprend : support préparé → panneaux isolants → tubes fixés → chape d’enrobage → colle éventuelle et revêtement. Les bandes périphériques désolidarisent la chape des murs et des éléments verticaux pour accompagner ses mouvements.

Le support doit être propre, stable et suffisamment plan. Les défauts se corrigent avant la pose des panneaux, avec une solution adaptée. En rénovation, additionnez toutes les épaisseurs et vérifiez les seuils, les portes-fenêtres, les marches et la charge admissible du plancher. Une faible réservation peut imposer un système spécifique plutôt qu’un montage traditionnel aminci arbitrairement.

ChoixIntérêt pratiquePoint de vigilance
PER BAOTube souple adapté aux boucles continues.Respecter le rayon de courbure et protéger la barrière anti-oxygène.
MulticoucheBonne tenue de la forme après cintrage.Employer les outils et raccords compatibles.
Panneaux lissesTracé libre avec fixation par cavaliers.Adapter les agrafes au panneau.
Dalles à plotsMaintien des tubes et guidage du tracé.Vérifier le diamètre accepté et les pas possibles.

La barrière anti-oxygène joue un rôle de membrane sélective : elle limite la pénétration d’oxygène à travers la paroi du tube. Un circuit étanche à l’eau n’est pas nécessairement imperméable aux gaz. Cette distinction compte pour protéger les composants métalliques et limiter la formation de boues ; elle ne dispense toutefois ni d’un remplissage correct ni de l’entretien du réseau.

Dessiner les boucles à partir des besoins de chaque pièce

Un schéma de plancher chauffant hydraulique exploitable doit indiquer les surfaces réellement équipées, les zones exclues, les départs et retours, le pas de pose et la longueur de chaque circuit. Le dimensionnement commence par les déperditions pièce par pièce, puis tient compte du revêtement, du diamètre des tubes, de la température d’eau et des pertes de charge.

L’escargot rapproche les trajets chauds et refroidis

La pose en escargot alterne des portions de départ et de retour pour favoriser une température de sol homogène. Waterout indique un espacement de 10 cm minimum et un premier trajet espacé de 20 cm, permettant d’intercaler le retour. Ces repères décrivent un tracé possible : le pas définitif reste celui du plan de calepinage validé.

La même présentation évoque 10 à 20 m² par boucle et une longueur maximale de 120 mètres, départ et retour compris. Ce plafond ne constitue pas une longueur cible : selon le diamètre et le débit nécessaire, une boucle plus courte peut s’imposer. Les liaisons entre collecteur et surface chauffée doivent entrer dans le calcul.

Prévoir des tubes continus et des circuits identifiables

Chaque boucle doit être posée sans raccord noyé dans la chape. Respectez les rayons de courbure, les joints prévus et les prescriptions de protection aux traversées. Une grande pièce peut nécessiter plusieurs circuits ; chacun reçoit une étiquette durable au collecteur. Photographiez le réseau avec des repères fixes avant son recouvrement.

Contrôler avant coulage, puis choisir l’enrobage adapté

La mise sous pression précède impérativement le coulage. Le chauffagiste remplit et purge les circuits, contrôle les raccordements et réalise l’essai d’étanchéité. Waterout mentionne 6 à 8 bar pendant 2 à 24 heures : le protocole applicable doit néanmoins être confirmé selon le système, ses composants et les prescriptions de chantier.

  • Contrôler la continuité de l’isolation et des bandes périphériques.
  • Vérifier les fixations, les courbures et le repérage des circuits.
  • Consigner le résultat de l’essai et conserver les photographies.
  • Maintenir le réseau dans les conditions de pression prescrites pendant le coulage.

Une chape fluide facilite l’enrobage ; elle peut être à base de ciment ou d’anhydrite. Une chape traditionnelle au mortier exige également une formulation et une mise en œuvre adaptées. Gedimat donne comme repères 35 mm minimum au-dessus des tuyaux et 350 kg de ciment par mètre cube pour une chape standard. Ces valeurs ne se transposent pas automatiquement à une chape fluide ou à un procédé mince : l’épaisseur relève du système retenu.

Valider le séchage, le revêtement et les réglages finaux

Le séchage ne se déduit pas d’un seul calendrier. Les repères d’une semaine par centimètre ou de 2 semaines avant revêtement parfois annoncés ne remplacent pas le contrôle d’humidité résiduelle exigé pour la chape et le sol choisis. La première mise en chauffe suit le protocole du fabricant ; elle ne doit pas être improvisée pour accélérer le chantier.

Le carrelage et la pierre transmettent généralement bien la chaleur. Parquet, sol souple et moquette doivent être explicitement compatibles, sous-couche et colle comprises. La limite de 10 mm évoquée par Waterout pour tapis ou moquette ne suffit pas à valider un produit : sa résistance thermique compte aussi.

Après mise en service, l’équilibrage ajuste le débit de chaque boucle aux besoins calculés. L’inertie de la chape invite à privilégier une régulation stable plutôt que des changements brusques de consigne. Prévoyez aussi le contrôle des filtres et du pot à boue.

Enfin, le rafraîchissement exige un système compatible et une régulation contre la condensation. La baisse annoncée de 2 à 3 °C reste dépendante du bâtiment et de l’humidité : ce n’est pas une climatisation. Avant de signer un devis, demandez le calepinage, la coupe du sol, les débits prévus et les protocoles d’essai et de mise en chauffe.
